Hướng dẫn cách đọc bản vẽ mới nhất 2020.
Khi đi thuê design nhà chẳng phải ai cũng hiểu mà biết hướng dẫn đọc bản vẽ cho chính xác, chính vì thế đã xảy ra không ít trường hợp nhà bị thiết lập sai quy hướng dẫn, bị bỏ bớt các phần kiến trúc sư design do chủ nhà và các công nhân xây dựng k biết hướng dẫn đọc bản vẽ. Vậy hôm nay Kiến Tạo Việt sẽ chỉ dẫn cho các bạn hướng dẫn đọc bản vẽ không khó khăn easy hiểu chỉ trong 10 phút.
xem thêm: Tổng hợp mẫu hợp đồng góp vốn kinh doanh giữa hai cá nhân mới nhất 2020

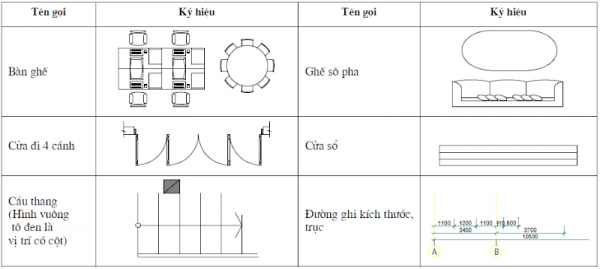

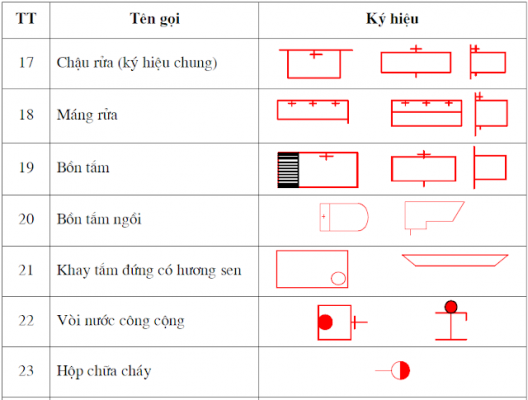

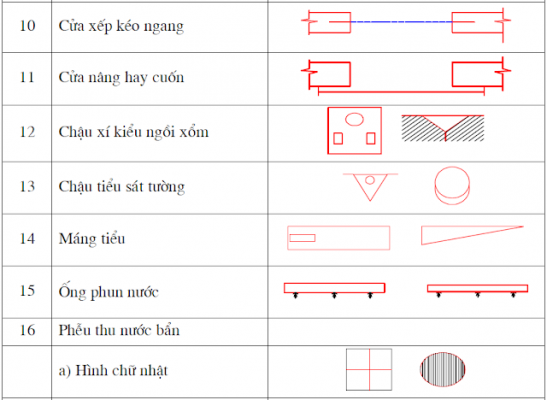

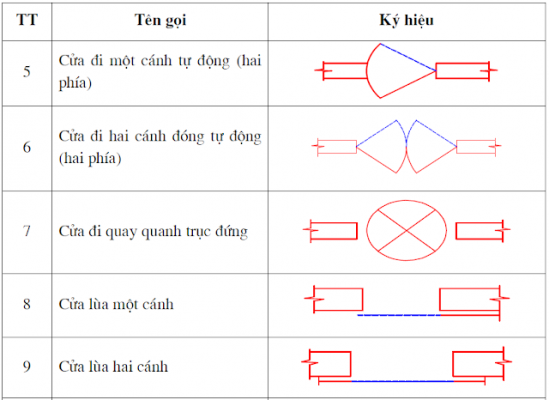

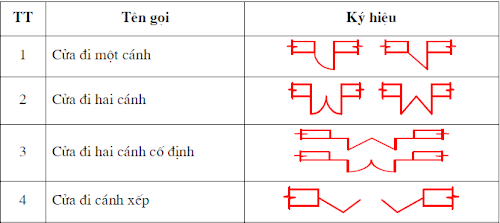

Các ký hiệu trong bản vẽ design nhà:
trước hết để đọc và hiểu thật mau bạn phải biết những ký hiệu trong bản vẽ, nếu đang rõ cách ký hiệu thì việc đọc bản vẽ trở lên dễ hơn bao giờ hết.
Quy định chung trong phương pháp đọc bản vẽ thiết kế nhà

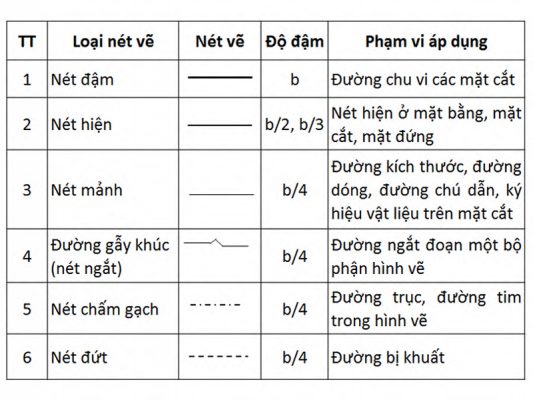

1. Quy định về nét vẽ trong bản vẽ design nhà
Quy định về nét vẽ trong mẹo đọc bản vẽ thiết kế nhà
*lưu ý:
- Nét liền đậm (đường bao thấy, cạnh thấy)
- Nét đứt (đường bao khuất, cạnh khuất)
- Nét chấm gạch mảnh (giới hạn mặt phẳng cắt có hai nét đậm ở hai đầu)
- Nét chấm gạch mảnh (đường tâm, trục đối xứng)
- Nét liền mảnh (đường click thước)

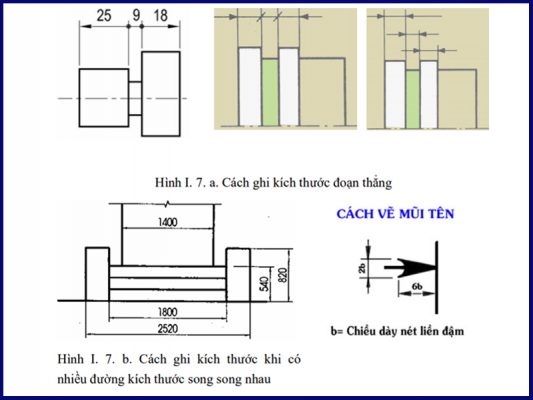

2. Quy định ghi kích thước trong bản vẽ design nhà
Quy định chung:
- kích thước ghi trên bản vẽ là kích thước thật của vật thể, k dựa vào vào tỷ lệ của hình biểu diễn
- đơn vị đo kích thước dài là mm, k ghi tổ chức sau số lượng click thước
- đơn vị đo cao trình là m, không ghi tổ chức sau con số click thước
- đơn vị đo click thước góc là độ, phút, giây và phải ghi đơn vị sau con số kích thước
xem thêm: Tổng hợp căn hộ officetel là gì mới nhất 2020
Quy định kích thước trong bản vẽ nhà
